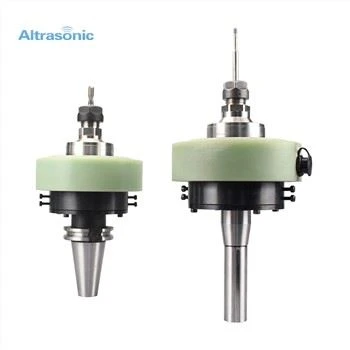

Obrotowa ultradźwiękowa obróbka wibracyjna dla wrzeciona HSK A63

Obrotowa ultradźwiękowa obróbka wibracyjna dla wrzeciona HSK A63

Opis:

Obrotowa obróbka ultradźwiękowa (RUM), zwana także obróbką wibracyjną ultradźwiękową, to proces obróbki, w którym materiał jest usuwany z powierzchni części za pomocą wibracji narzędzia o niskiej amplitudzie i wysokiej częstotliwości względem powierzchni materiału w obecności cząstek ściernych. Ruch narzędzia odbywa się pionowo lub prostopadle do powierzchni części.

Zawiesina powstaje poprzez zmieszanie drobnych ziaren ściernych z wodą. Zawiesina ta przepływa przez w/p i końcówkę narzędzia podczas procesu obróbki. Cząstki zysku ściernego w zawiesinie pomagają w usuwaniu materiału z powierzchni w/p. Wielkości ziaren materiału ściernego zazwyczaj mieszczą się w zakresie od 100 do 1000. Mniejsze ziarna (tj. większa liczba ziaren) dają gładkie wykończenie powierzchni.

Specyfikacja:

Zalety:

1. Ta metoda obróbki umożliwia obróbkę kruchego i twardego materiału z dużą precyzją.

2. Może obrabiać delikatne materiały, takie jak szkło i metale nieprzewodzące, które nie są obrabiane nietradycyjnymi metodami, takimi jak obróbka elektrochemiczna lub obróbka elektroerozyjna.

3. Jest w stanie wytwarzać części o wysokiej tolerancji.

4. W obrabianym materiale nie powstają żadne zniekształcenia. Dzieje się tak dlatego, że sonotroda nie wytwarza ciepła w stosunku do w/p.

5. Nie obserwuje się zmian we właściwościach fizycznych materiału.

6. Wytworzone części obrabiane wymagają mniejszej liczby procesów wykańczających ze względu na brak zadziorów w procesie.

Główne części:

Maszyna do obróbki ultradźwiękowej składa się z trzech głównych części: przetwornika, sonotrody (zwanej również tubą) i generatora.

Poniżej opisano funkcje różnych części

1. Przetwornik: Przetwornik składa się głównie z cylindra wykonanego z ceramiki piezoelektrycznej. Przekształca energię elektryczną w wibracje mechaniczne. Następnie przetwornik wibruje sonotrodę z niską amplitudą i wysoką częstotliwością.

2. Sonotroda: Wykonana jest ze stali niskowęglowej. Jeden koniec jest połączony z przetwornikiem, a drugi koniec zawiera narzędzie. Sonotroda wibruje z niską amplitudą i wysoką częstotliwością i usuwa materiał z w/p poprzez ścieranie w miejscu jego zetknięcia.

3. Generator: Generator składa się z elektronicznego oscylatora, który wytwarza prąd przemienny o wysokiej częstotliwości. Wytwarzana częstotliwość wynosi zwykle 20 kHz w zakresie ultradźwiękowym.
